品牌:明辉
定制:是
发货地:河南省登封市
起订:10支
发货:10天内
发送询价
硅碳棒为非金属电热元件，是用高纯度绿色六方碳化硅为主要原料，经2200℃高温再结晶制成的，正常使用温度可达1400℃，合理使用条件下，连续使用超过2000小时，在空气中使用，不需要任何保护气氛。适用于各种电炉电窑。
硅碳棒在电炉或电窑中温度升到800度时开始氧化，温度达到1000-1300度时，元件发热部表面会生成一层二氧化硅保护膜，在1300度以上时会产生方石英结晶（方石英又名二氧化硅，白硅石，白炭黑）。温度继续升高，方石英结晶会达到一定的厚度，这样可以让元件的氧化速度变得很缓慢，趋于稳定。但是继续升温到1500度以上时，保护膜就会受到破坏，氧化速度会明显加快，造成元件过早老化，这就是硅碳棒使用温度不能超过1500度的原因，碳化硅元件理想的使用温度范围在1000-1350度之间，使用中尽可能的别超过这个温度范围，合理利用，可以延长元件的使用时间，发挥它大的使用价值。
元件尽可能的连续使用，间歇式的窑炉会使元件的寿命大打折扣，硅碳棒的接线方式建议使用并联，元件与元件之间的电阻尽可能的保持在±0.1左右。
元件长时间的运行会导致电阻值的变大，现在生产厂家都会在元件的发热部表面增加保护层，可以明显的提高元件的抗氧化性能，达到延长元件使用时间的目的。元件在1300度时，容易与碱或碱性氧化物产生反应，会生成硅酸盐，这种产生物会明显影响元件的温度，应尽可能避免，如无法避免，应采用保护管对元件加以保护。
登封市明辉高温元件有限公司主营： 硅钼棒，硅碳棒，二硅化钼制品，碳化硅制品,连接带及配套夹具及各种高温元件;欢迎与我们联系！

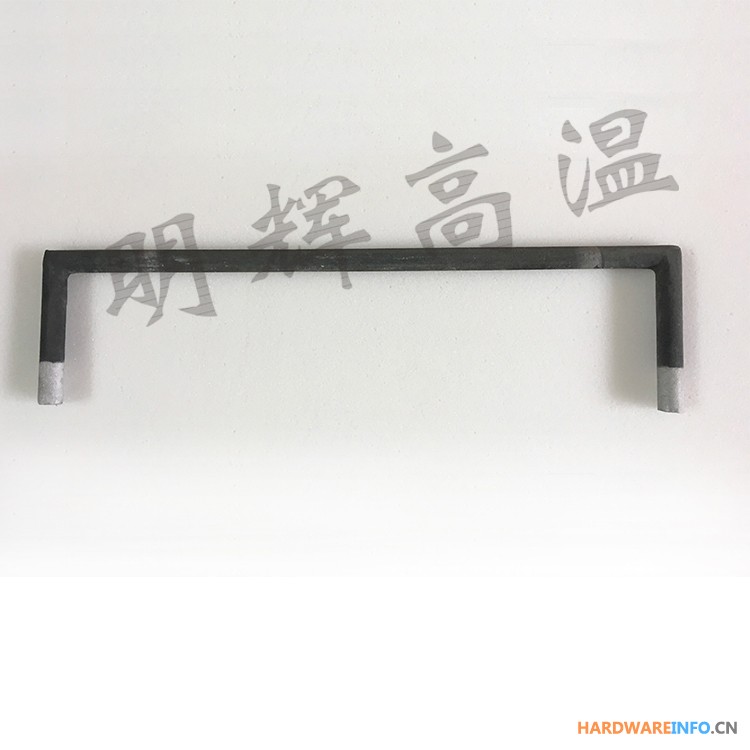

电脑版：门型硅碳棒 直径14毫米 电阻一致发热均匀
